Interphone système 95-H

Quand il s’agit de cas particuliers



Interphone système 95-H 95-H – le système intercom pour les petites installations

Le système 95-H éprouvé convainc par son excellente qualité vocale, même à volume élevé. Grâce à des stations robustes, il convient aussi en environnement poussiéreux, humide et rude - comme dans un site industriel, sur une remontée mécanique ou dans/sur un bateau.

Quand il s'agit d’exigences particulières ...

l’interphone 95-H montre sa diversité et sa force. Le système offre une excellente qualité vocale, réceptionne des annonces et transmet des ordres de gestion, et ce en communication locale, sur de grandes distances, par câble ou par fibre optique.



  • mode de communication simplex
  • solution la plus simple pour les petites installations
  • aucune centrale nécessaire
  • sortie vocale et sortie des appels forte et claire

Caractéristiques

Toutes les stations sont munies de leur propre amplificateur et ne sont pas reliées à une centrale. Des détecteurs acoustiques transforment le système en installation de surveillance audio. Le niveau de signal élevé protège contre les parasites.



Au sein de la même installation, il est possible de combiner toutes les stations de la série 95-H ainsi que les stations extérieures. Des haut-parleurs supplémentaires et des amplificateurs permettent une sonorisation de bonne qualité pour de grands objets / aires.

Liaison de systèmes

  • système d'annonces, connexion 100 V
  • gestion de commutateurs
  • interface sur transmetteur pour fibre optique

Données techniques

  • alimentation 12 VDC
  • communication simplex – transmission vocale
  • communication avec jusqu’à 6 stations par station principale
  • température ambiante : -20°C – +50°C

Longs câbles

Dans une installation couvrant de très grandes distances, comme par exemple une remontée mécanique ou un champ de tir, on utilise des câbles fibre optique, ce qui a d’une part l’avantage que la qualité vocale ne subit aucune perte et d’autre part que le câble fibre optique est protégé de la foudre. Pour le transport par câble fibre optique, le signal 95-H est converti au préalable par un adaptateur fibre optique.

Sortie vocale forte et claire

Les stations 95-H sont aussi conçues pour les environnements bruyants. Il est possible de régler en continu l’amplification de base dans les appareils. On utilise pour les environnements particulièrement bruyants des amplificateurs supplémentaires et éventuellement aussi des haut-parleurs externes (p.ex. haut-parleurs à pavillon).

Stations robustes

Que ce soit sur un pylône de téléphérique ou dans une gravière poussiéreuse – ces stations industrielles en encaissent pas mal. Avec leur boîtier anti-choc et la protection IP65, elles sont la solution idéale pour les environnements rudes.

Communication simplex

La commande vocale se fait à partir de la station principale : appuyer sur la touche = parler, relâcher la touche = écouter. Cette "communication simplex" est particulièrement adaptée dans les environnements où le niveau de bruit diffère et où la commutation vocale automatique au moyen du suppresseur d’écho ne réagit plus correctement.

Applications

Installations avec poste de contrôle

  • industrie, armée, protection civile, service du feu, parkings
  • bateaux, ferries



Liaisons point-point

  • trains de montagne, ski lifts, sas
  • guichets de banque/caisse



Installations d'interphone interne et d'interphone-portier

  • bureaux, commerces, cabinets médicaux, privé avec surveillance enfants
  • à combiner avec systèmes de surveillance vidéo



Gamme de stations 95-H spécialement composée pour le domaine de la restauration :

Principe

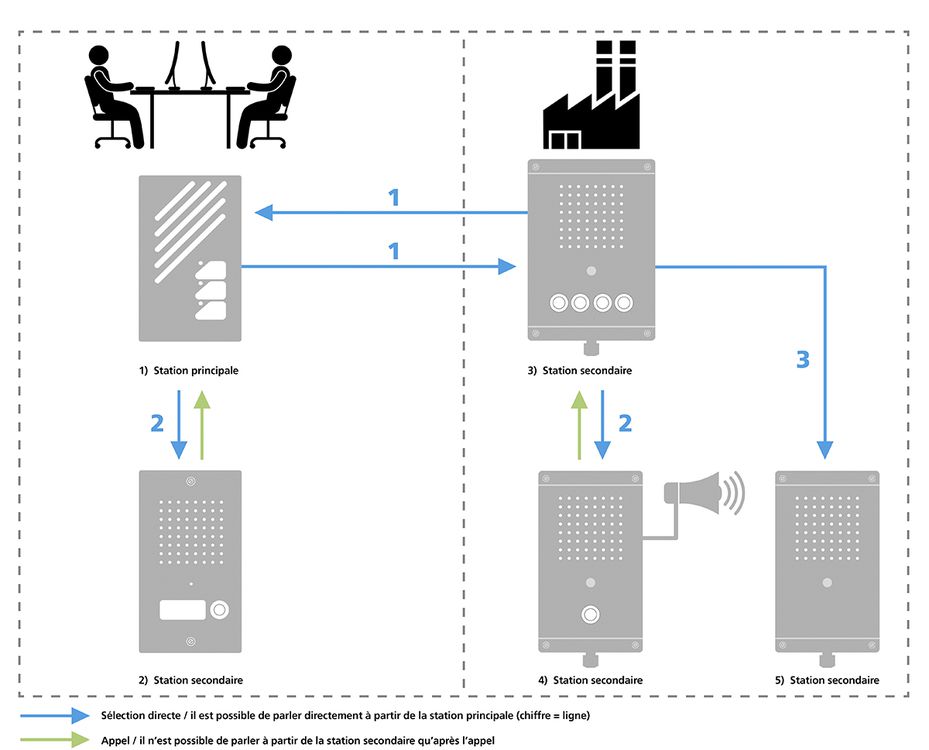

Site de production

Dans le bâtiment administratif, une station principale (1) est placée à l’accueil. L’appel y est reçu par la station extérieure (2). Des stations industrielles sont placées dans la zone de production. Un appel peut être passé à la station principale (3) par la station secondaire (4). La station secondaire (5) n’a aucune possibilité d’appel.

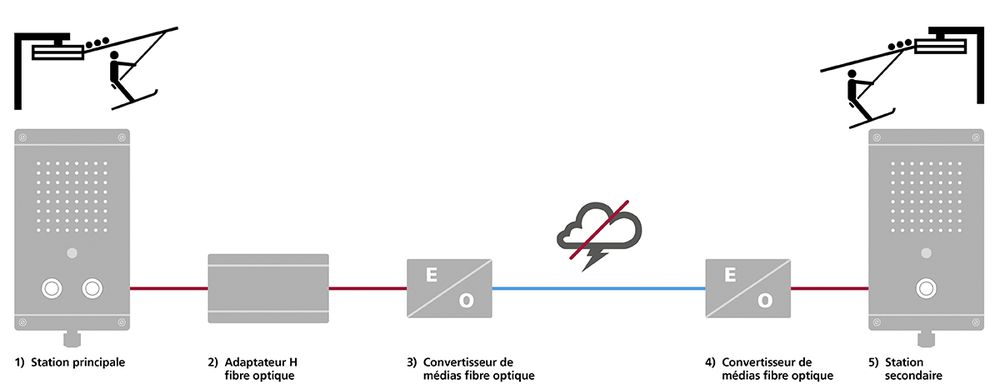

Communication par fibre optique

La communication entre la station principale (1) et la station secondaire (5) est transportée par l’intermédiaire d’un câble fibre optique. Le signal est converti par l’adaptateur fibre optique (2) en signal audio de niveau standard de 0 dB / 600 ohms ; de là, il est transporté sur un module fibre optique (3). Ce dernier convertit le signal en ondes lumineuses.



De l’autre côté, le signal fibre optique est reconverti par le module fibre optique (4) et transporté sur une station secondaire avec entrée fibre optique (5).

Produits

Stations



Stations principales

Ces stations se chargent de la gestion.

C'est par leur intermédiaire que sont sélectionnées d’autres stations et qu’est contrôlée la communication. La sélection se fait par des touches de ligne, le mode de communication simplex par la touche communication.



Stations secondaires

Ces stations sont passives.

Elles peuvent certes recevoir une touche d’appel en option, mais la communication n’est contrôlée que par la station principale.

Stations sans écouteur pour environnement "normal" (p.ex. bureau) :



Station principale apparente 95xx-H/AP

  • station murale apparente, boîtier plastique robuste en ABS
  • touche communication, touche coupure de sonnerie, 1 ou 2 touche(s) de ligne



Station secondaire apparente N(S)9500-H/AP

  • station murale apparente, boîtier plastique robuste en ABS
  • avec ou sans touche d’appel (touche d’appel = abréviation "S")



Station principale de table 95xx-H/…

  • présentoir de table, boîtier plastique robuste en ABS
  • touche communication, touche coupure de sonnerie, 1, 2, 3 ou 6 touche(s) de ligne
  • avec ou sans microphone sur flexible
  • différentes longueurs de câble et types de raccord





Stations à écouteur pour environnement "normal" (p.ex. bureau) :


Station principale microtel AMxx/..

  • station murale apparente ou station de table
  • boîtier plastique robuste en ABS
  • touche coupure de sonnerie, 1 ou 3 touche(s) d’appel, touches fonction


    Station secondaire microtel AMN(S)/..
  • station murale apparente ou station de table
  • boîtier plastique robuste en ABS
  • avec ou sans touche d’appel (touche d’appel = abréviation "S")





Stations apparentes pour environnement rude (p.ex. industrie) :



Station industrielle principale 95xx-H/I65

  • station apparente pour montage au mur ou sur un mât
  • boîtier robuste en alu injecté sous pression
  • anti-chocs, anti-poussière et anti-intempéries (IP65)
  • touche communication, touche coupure de sonnerie
  • 1, 3 ou 6 touche(s) de ligne


Station industrielle secondaire N(S)95-H/I65

  • station apparente pour montage au mur ou sur un mât
  • boîtier robuste en alu injecté sous pression
  • anti-chocs, anti-poussière et anti-intempéries (IP65)
  • avec ou sans touche d’appel (touche d’appel = abréviation "S")

Stations industrielles avec raccordement fibre optique

  • stations principales et secondaires avec raccord audio pour modules fibre optique avec niveau audio standard de 0 dB/600 ohms



Stations encastrées pour environnement rude (p.ex. industrie) :

Station principale encastrée 95xx-H/UPA/R

  • station murale encastrée ou station intégrée
  • plaque frontale robuste en alu, bouton IP
  • touche communication, touche coupure de sonnerie
  • 1, 3 ou 6 touche(s) de ligne

Station secondaire encastrée N(S)95-H/UP

  • station murale encastrée ou station intégrée
  • plaque frontale robuste en alu, bouton IP
  • avec ou sans touche d’appel (touche d’appel = abréviation "S")



Pour l’utilisation comme station extérieure à l’entrée :



Station extérieure Txx/95-H/..

  • encastrée ou apparente
  • alu éloxé incolore
  • avec bouton de sonnerie et porte-noms
  • toit de protection en option

Système de communication SS95-H

  • pour l’encastrement derrière les plaques frontales
  • raccord pour 1 touche d’appel



Système de communication SSMIK-LWL

  • comme SS95-H, mais avec raccord audio supplémentaire pour modules fibre optique avec niveau standard de 0 dB/600 ohms



Accessoires

Vous trouverez dans notre e-catalogue d’autres produits tels que haut-parleurs supplémentaires, alimentations ou adaptateurs fibre optique.
