Beschreibung

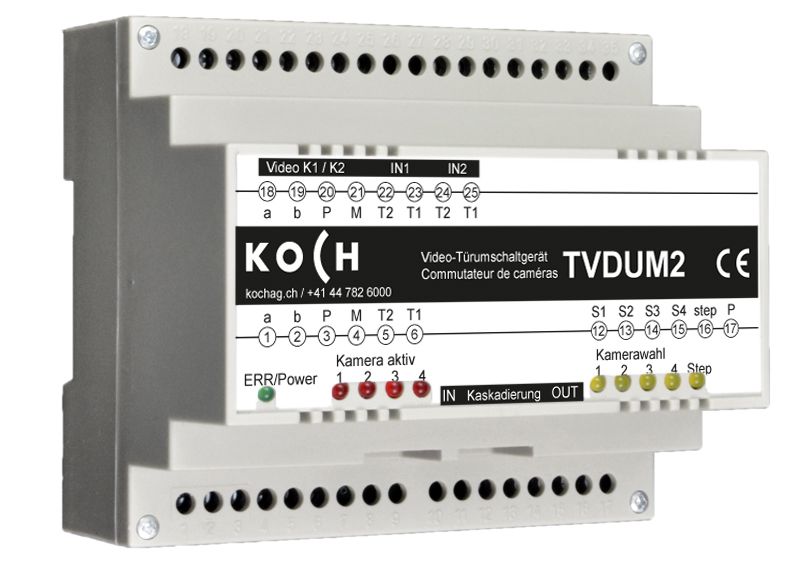

Schaltet bei mehreren Eingängen das Videosignal der bedienten Aussensprechstelle auf die Innensprechstelle(n). Die Ansteuerung des richtigen Kanals erfolgt über den Türruf und durch manuelle Ansteuerung (Bild-Step-Funktion der Innensprechstelle, Ansteuerung eines Meldekontaktes direkt am Umschaltgerät).
- Abm.(BHT) 105x90x70 mm, DIN-Ausführung
- Umschaltung für 2 Kameras mit Step-Funktion oder Sequenzdurchlauf (Bildtaste Monitor)
- 2 Videoeingänge / 1 Videoausgang
- geeignet für 2-Draht Video-Signalübertragung
- Sensoreingänge zur Bildansteuerung mit potentialfreien Kontakten
Spezifikationen
Gehäuse und Montage | |
---|---|
Breite | 105 mm |
Höhe | 90 mm |
Tiefe | 70 mm |
Breite in Teilungseinheiten | 6 |
Gewicht | 236 g |
Montageart | DIN-Schienenmontage |
Werkstoff | Kunststoff |
Farbe | grau |
Schutzart (IP) | IP20 |
Einsatztemperatur | 0 bis +40 °C |
Video-Eigenschaften | |
Anzahl Videoeingänge | 2 |
Anzahl Videoausgänge | 1 |
Installation / Versorgung | |
Installationstechnik | Bus-System |
Versorgungsspannung | +24 VDC, +/- 8% |
Eingangsstrom I(a) | 0.1 mA |
Eingangsstrom I(Pmax), maximal | 20 mA |
Stromverbrauch min | 20.0 mA |
Stromverbrauch max | 20.0 mA |
Anschlussart | Klemmen |
Anschlussadern | anlageabhängig |
Klassifikation | |
Kategorie | Türumschaltgeräte |
