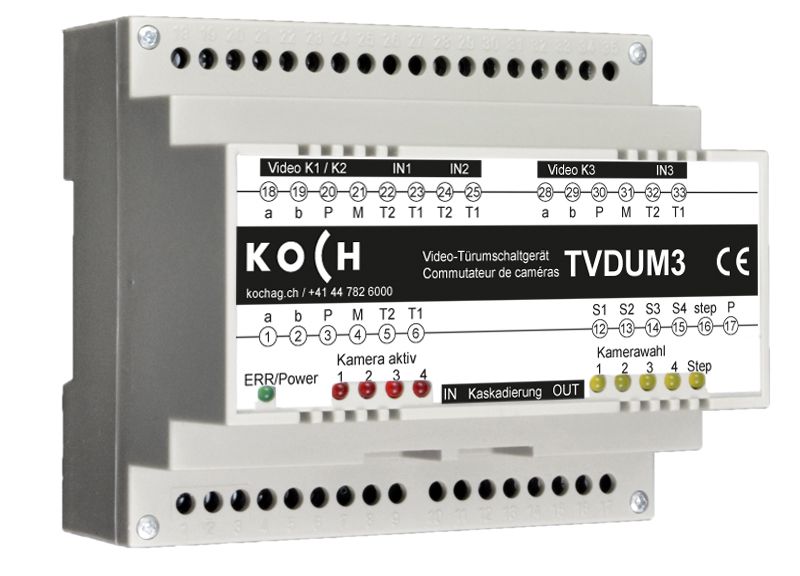

Türumschaltgerät TVDUM 2, 3, 4
Beschreibung
Schaltet bei mehreren Eingängen das Videosignal der bedienten Aussensprechstelle auf die Innensprechstelle(n). Die Ansteuerung des richtigen Kanals erfolgt über den Türruf und durch manuelle Ansteuerung (Bildstep Funktion der Innensprechstelle, Schliessung eines externen Meldekontaktes direkt am Umschaltgerät).
- Abm.(BHT) 105x90x70 mm, DIN-Ausführung
- Umschaltung für 3 Kameras mit Steppfunktion oder Sequenzdurchlauf (Bildtaste Monitor)
- geeignet für 2-Draht Video-Signalübertragung
- Sensoreingänge zur Bildansteuerung mit potentialfreien Kontakten
Spezifikationen
Gehäuse und Montage
- Breite
- 105 mm
- Höhe
- 90 mm
- Tiefe
- 70 mm
- Breite in Teilungseinheiten
- 6
- Gewicht
- 236 g
- Montageart
- DIN-Schienenmontage
- Werkstoff
- Kunststoff
- Farbe
- grau
- Schutzart (IP)
- IP20
- Einsatztemperatur
- 0 bis +40 °C
Video-Eigenschaften
- Anzahl Videoeingänge
- 3
- Anzahl Videoausgänge
- 1
- Anzahl der binären Eingänge
- 3
Installation / Versorgung
- Installationstechnik
- Bus-System
- Versorgungsspannung
- +24 VDC, +/- 8%
- Eingangsstrom I(a)
- 0.1 mA
- Eingangsstrom I(Pmax), maximal
- 20 mA
- Stromverbrauch min
- 20.0 mA
- Stromverbrauch max
- 20.0 mA
- Anschlussart
- Klemmen
- Anschlussadern
- anlageabhängig
Klassifikation
- Kategorie
- Türumschaltgeräte
