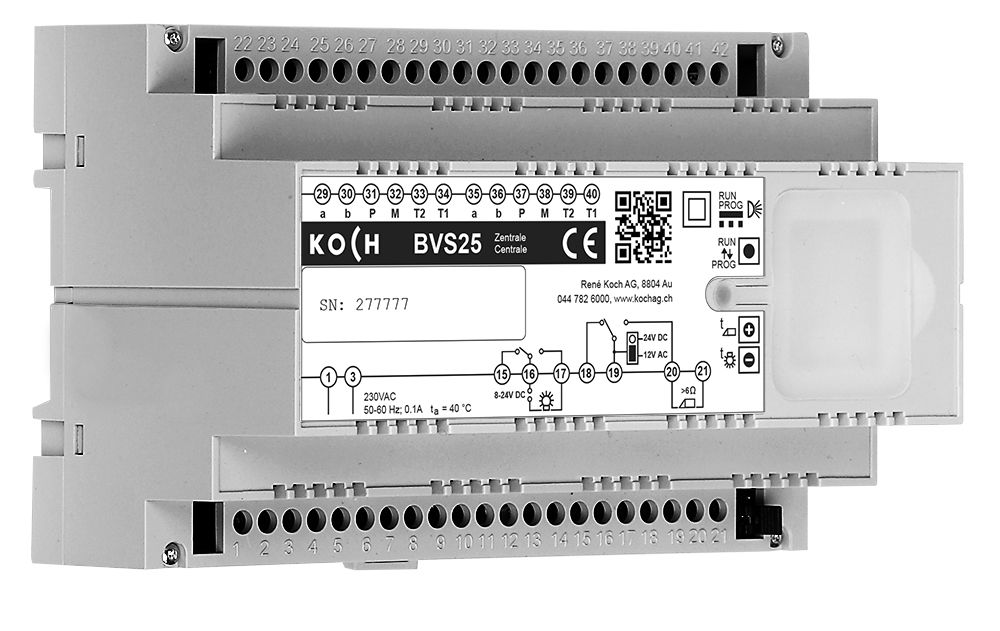

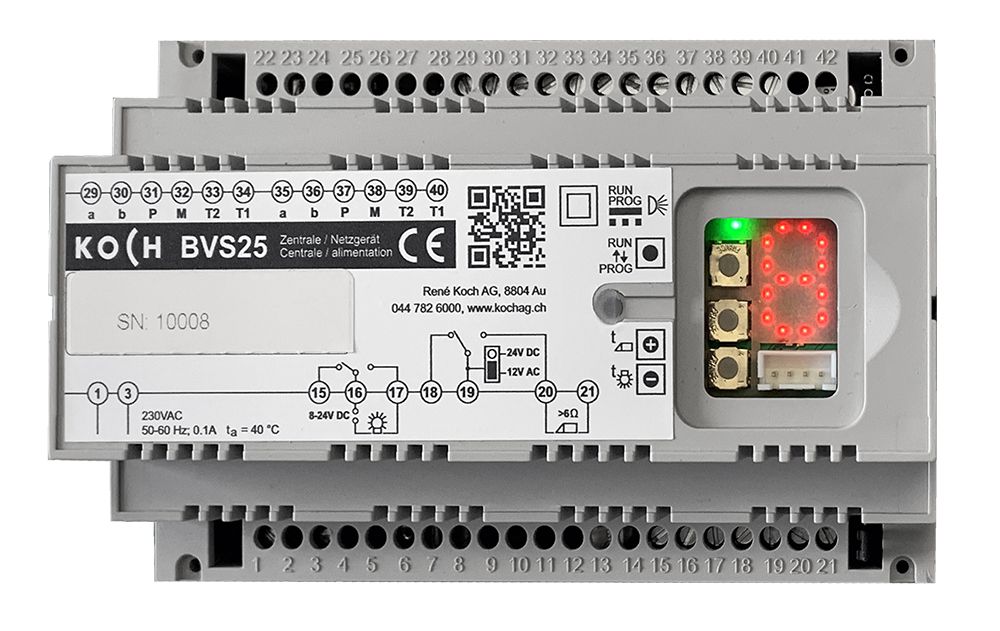

Zentrale BVS25
Beschreibung
Versorgungs- und Steuergerät für TC:Bus Türsprechanlagen, Anschluss für TC:Bus, Türöffner und Minuterie, Aktivierung des TC:Bus Programmiermodus (in der BVS25 wird jedoch nur die Programmierung gespeichert, die sich auf die Türöffnungs- oder Beleuchtungsfunktion bezieht)
- Abm.(BHT) 140x90x70 mm, DIN-Ausführung, 8TE
- BUS-Steuergerät, P-Anschluss 2.5 A
- Türöffneranschluss mit interner Speisung (12 VAC/1 A oder 26 VDC/0.5 A) oder potentialfrei (belastbar max. 24 VDC/2 A), Anzugszeit 0.5 bis 9 s
- Lichtschaltkontakt, belastbar 24 V/2 A, Anzugszeit 0.5 s bis 4 min
- Stromversorgung 230 VAC
Spezifikationen
Gehäuse und Montage
- Breite
- 140 mm
- Höhe
- 90 mm
- Tiefe
- 70 mm
- Breite in Teilungseinheiten
- 8
- Montageart
- DIN-Schienenmontage
- Werkstoff
- Kunststoff
- Farbe
- grau
Funktionen / Anzeigen
- Schaltausgang für Türöffner
- Türöffneranschluss mit interner Speisung (12 VAC/1 A oder 26 VDC/0.5 A) oder potentialfrei (belastbar max. 24 VDC/2 A)
- Schaltausgang für Lichtschaltautomaten
- potentialfrei, max. 24 V / 2 A belastbar
- Serviceanzeigen
- Ja
Installation / Versorgung
- Installationstechnik
- Bus-System
- Eingangsspannung bei AC
- 230 V
- Ausgangsspannung
- 24 VDC, +/- 1V
- max. Ausgangsstrom a-Klemme
- 40 mA
- max. Ausgangsstrom P-Klemme
- 60 mA
- Kurzschlussfest
- Ja
- Anschlussart
- Klemmen
- Anschlussadern
- anlageabhängig
Klassifikation
- Kategorie
- Zentralen
