Zentralengeräte zum TC:Bus System

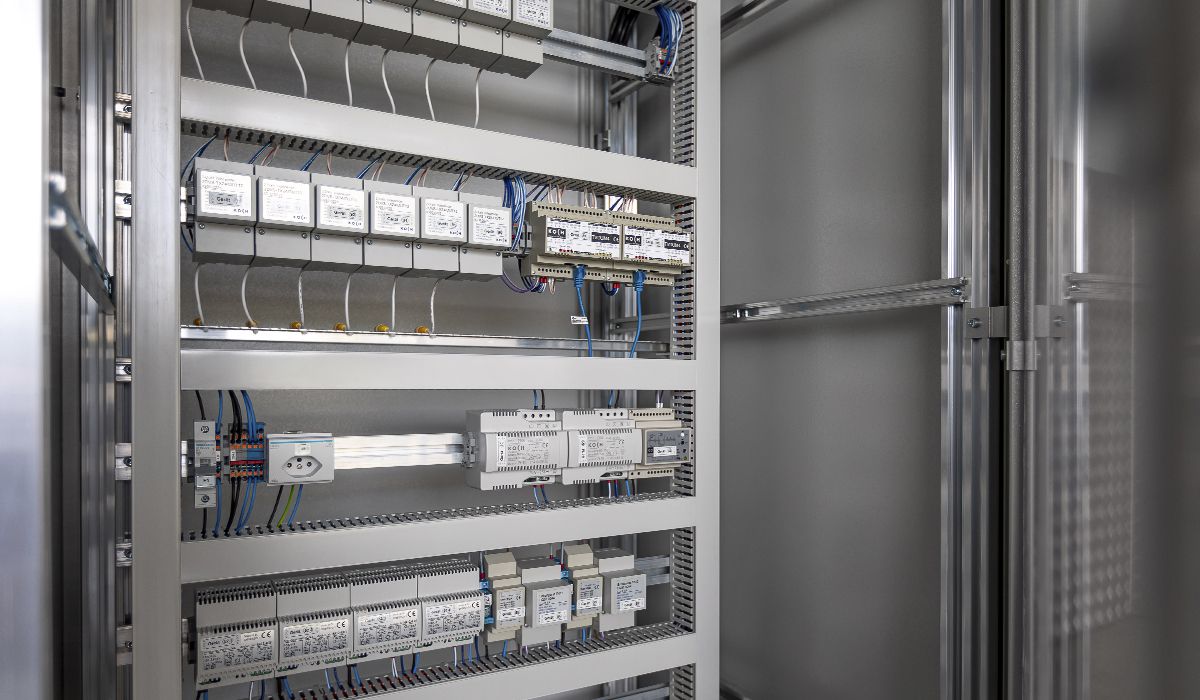

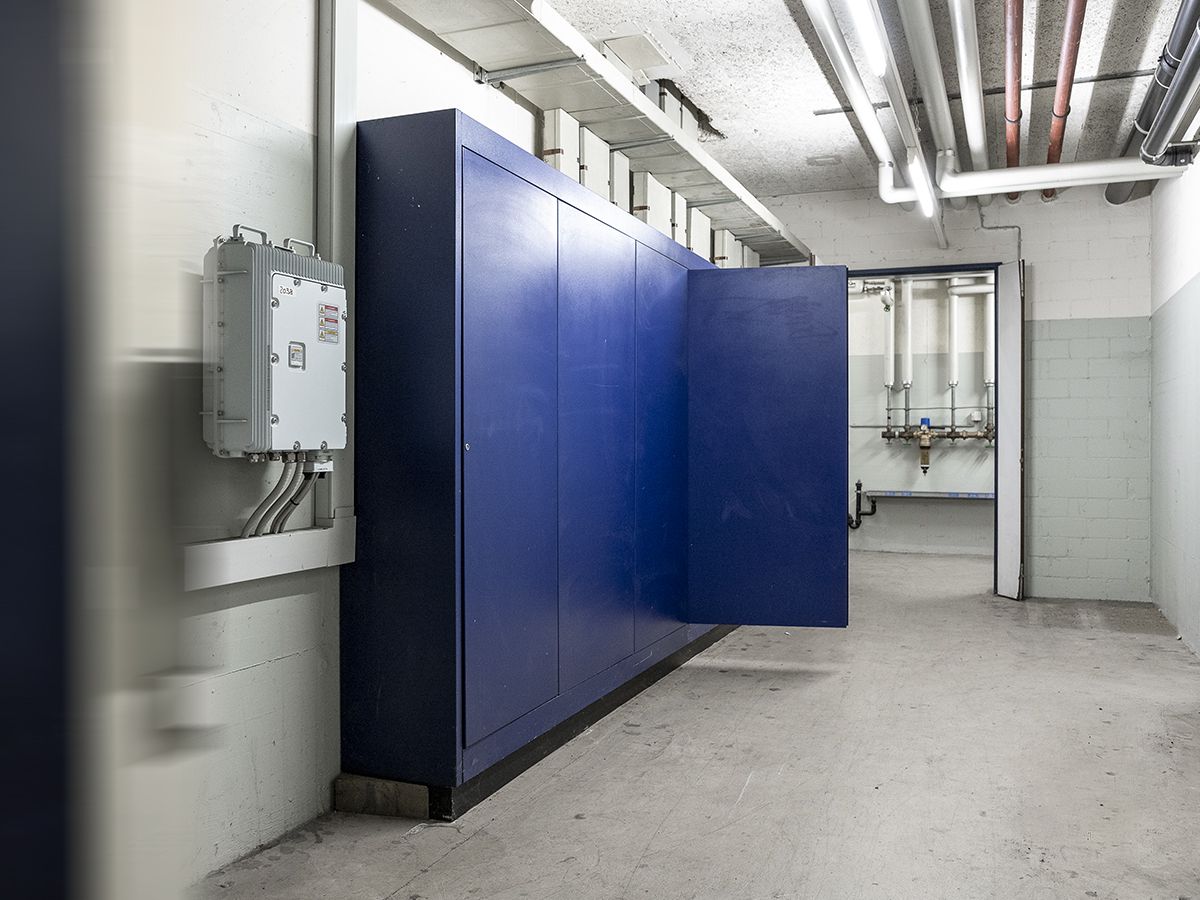

Für die vielseitigen Funktionen der TC:Bus Anlage sorgen die Zentralengeräte - in der Regel diskret aus dem Keller oder einem Wandschrank, in Reih und Glied auf dem Elektrotableau.
befindet sich meistens im Keller. Im Elektroschrank sorgen TC:Bus Zentralengeräte für vielfältige Aufgaben: Stromversorgung, Videosignale verarbeiten, Schnittstellen zu anderen Systemen etc. Nachfolgend sind die wichtigsten Komponenten aufgeführt und ihre Funktionen beschrieben.
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_lead_tcbus_zentralengeraete_v1.jpg)

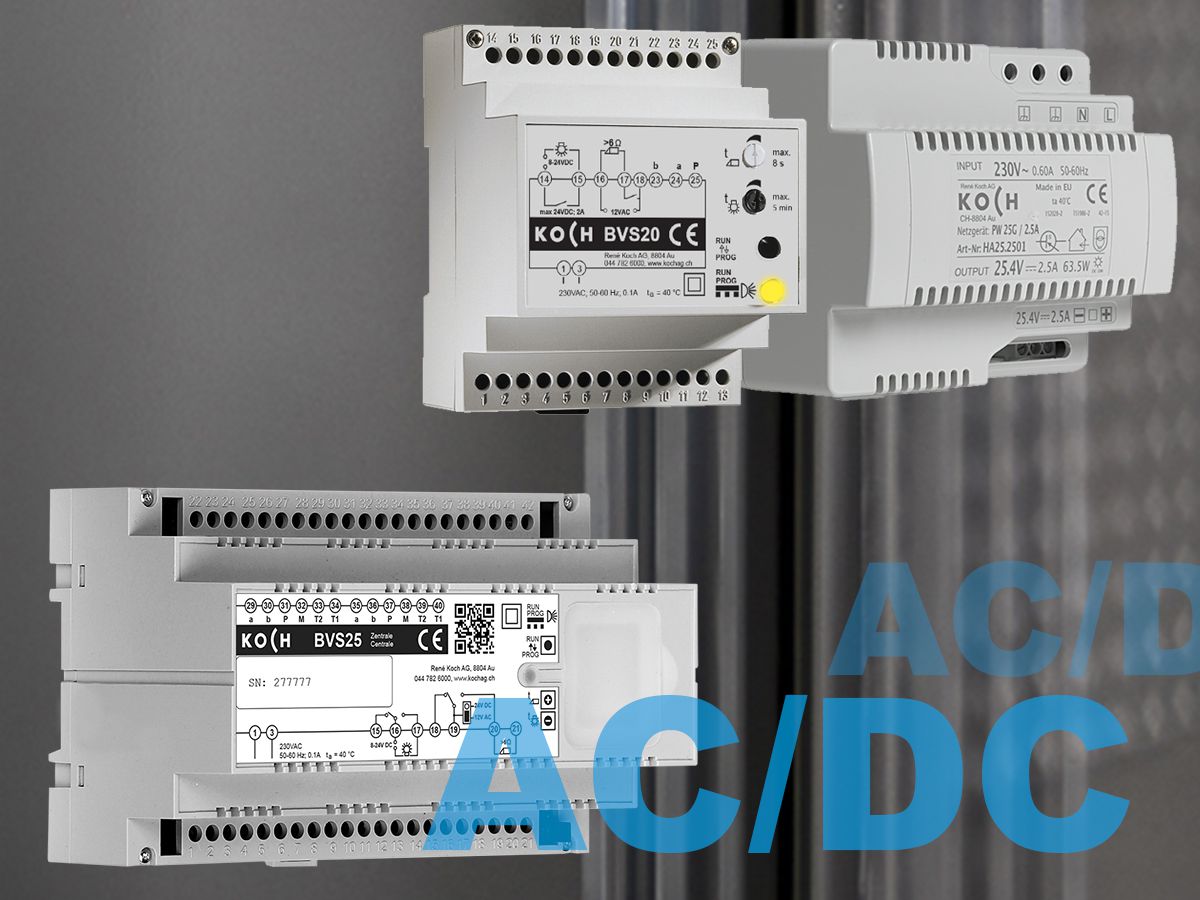

Zentralengeräte und Netzgeräte versorgen den TC:Bus und die angeschlossenen Geräten mit Strom. Zentralen (wie BVS..) übernehmen die Schaltung von Türöffner oder Minuterie.
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_zentrale_bvs_netzgeraet_pw_v2.jpg)

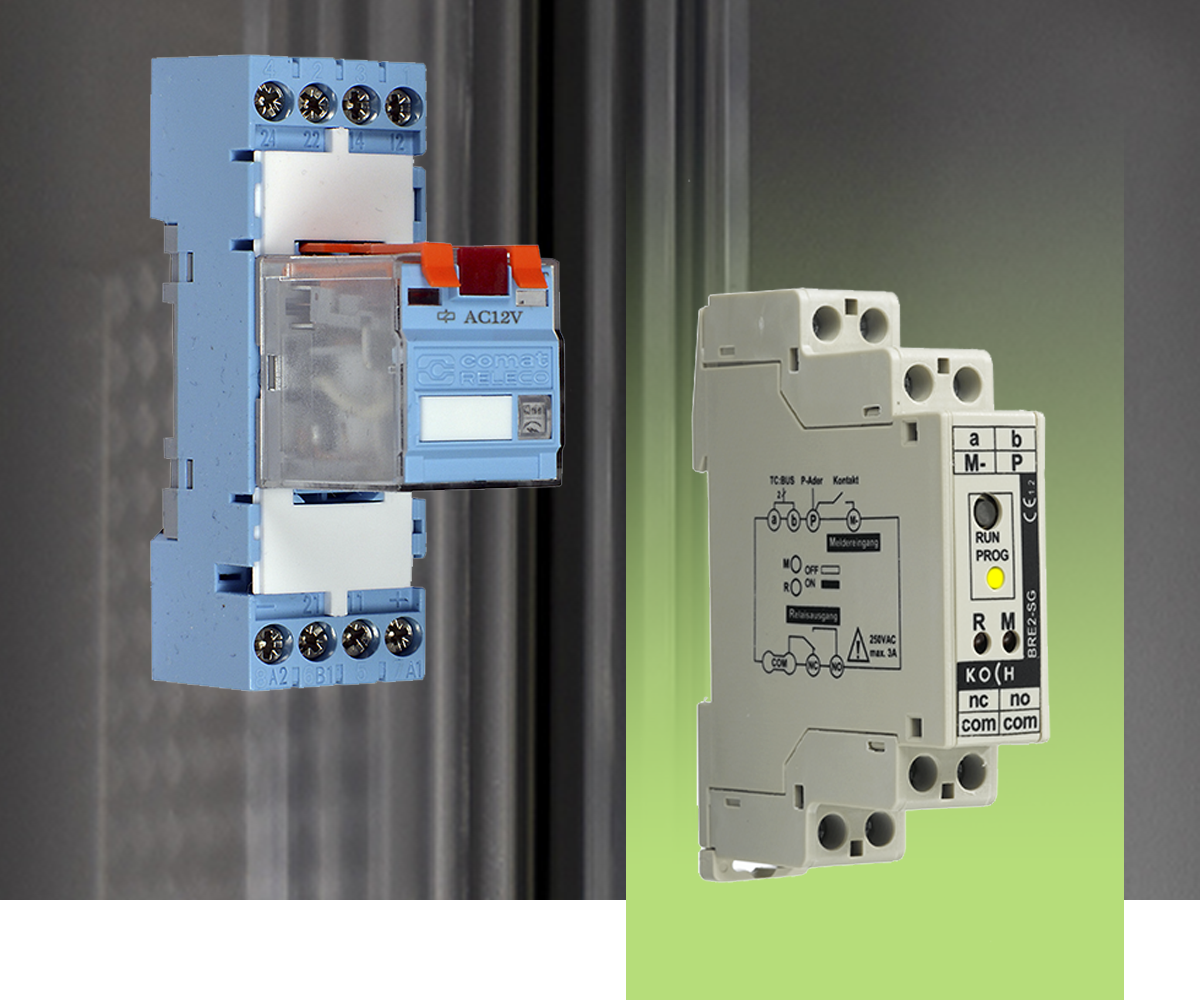

Schaltgerät
Schaltgeräte steuern externe Geräten, zum Beispiel Lift, Licht, Türöffner etc.. Busgesteuerte Schaltgeräte setzen den TC:Bus-Befehl in eine (potenzialfreie) Schaltung um. Herkömmliche Schaltgeräte werden mit einer Spannung angesteuert (Relais).
Meldegerät
Meldegeräte machen das Umgekehrte: schliesst der Kontakt, wird dies in einen TC:Bus-Befehl umgewandelt (zB. Türöffnung, Auslösung des Ruftönes).
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_schaltgeraete_bre_lr24_ob_v1.png)

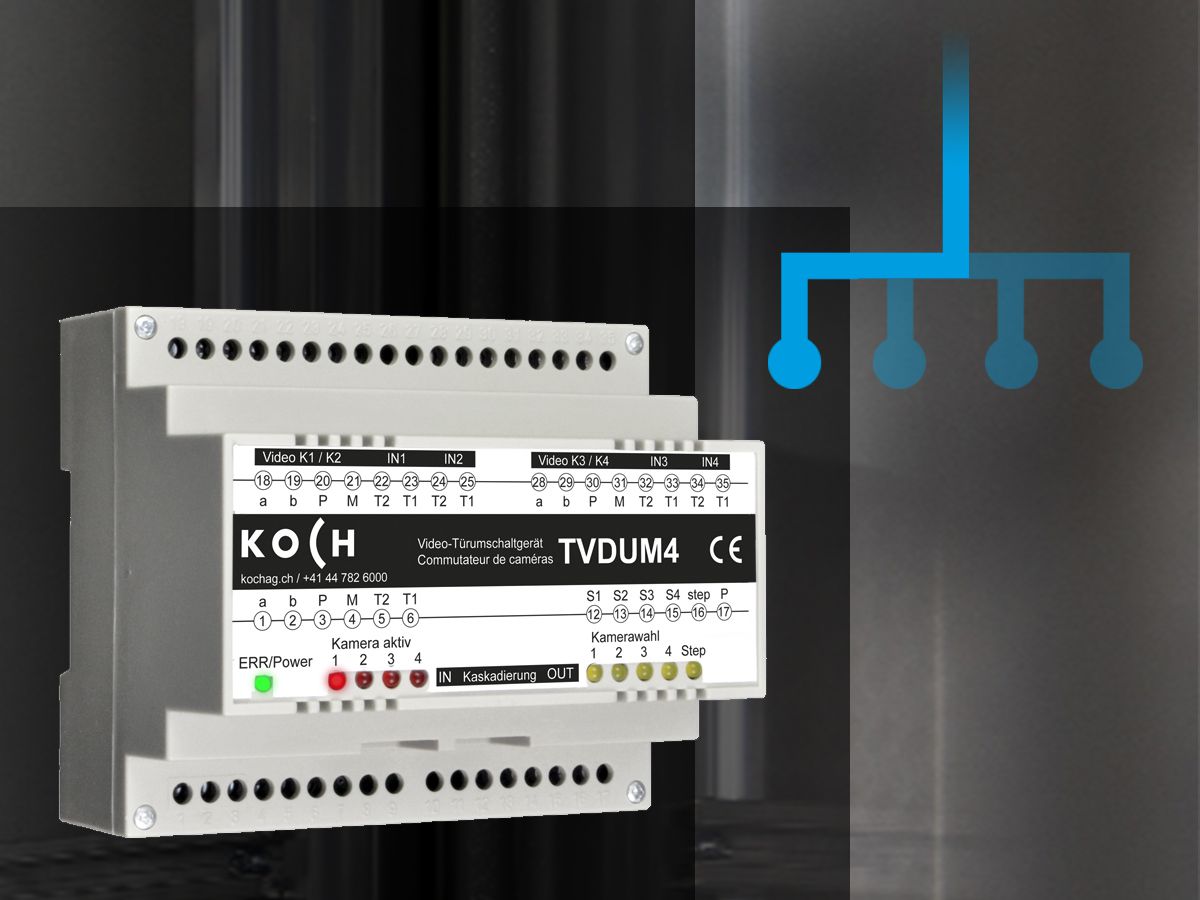

Türumschaltgeräte
Schaltet bei mehreren Eingängen das Videosignal der bedienten Aussensprechstelle auf die Innensprechstelle(n). Die Ansteuerung des richtigen Kanals erfolgt über den Türruf und durch manuelle Ansteuerung (Bildstep Funktion der Innensprechstelle, Schliessung eines externen Meldekontaktes direkt am Umschaltgerät).
Verfügbar sind Umschaltgeräte mit 2, 3 oder 4 Kanäle. Sind mehr Kanäle (Aussensprechstellen) nötig, so lassen sich mehrere Türumschaltgeräte zusammenschalten (Kaskadierung). Pro Anlage sind bis 16x 4 Kanal - Türumschaltgeräte zusammenschaltbar.
Dies entspricht einer Bedienung von insgesamt 64 Aussensprechstellen.
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_tuerumschaltgeraete_v1.jpg)

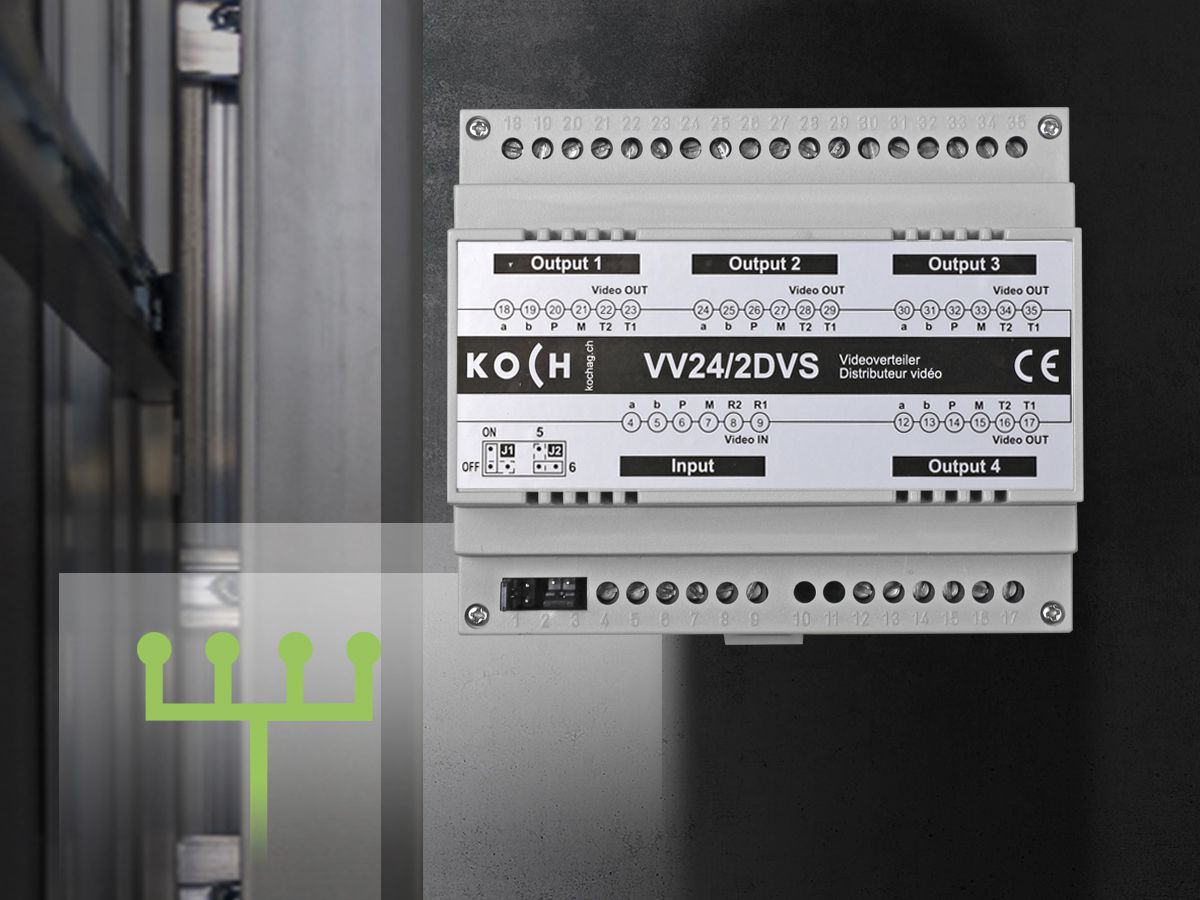

Videoverteiler
In einer Anlage mit mehreren Strängen muss das Videosignal mit Videoverteiler zugewiesen werden. Diese Verteiler sind kaskadierbar und sorgen mit eigenen Abschlusswiderständen für die Verhinderung von Signalreflexionen (Geisterbilder).
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_videoverteiler_v1.jpg)

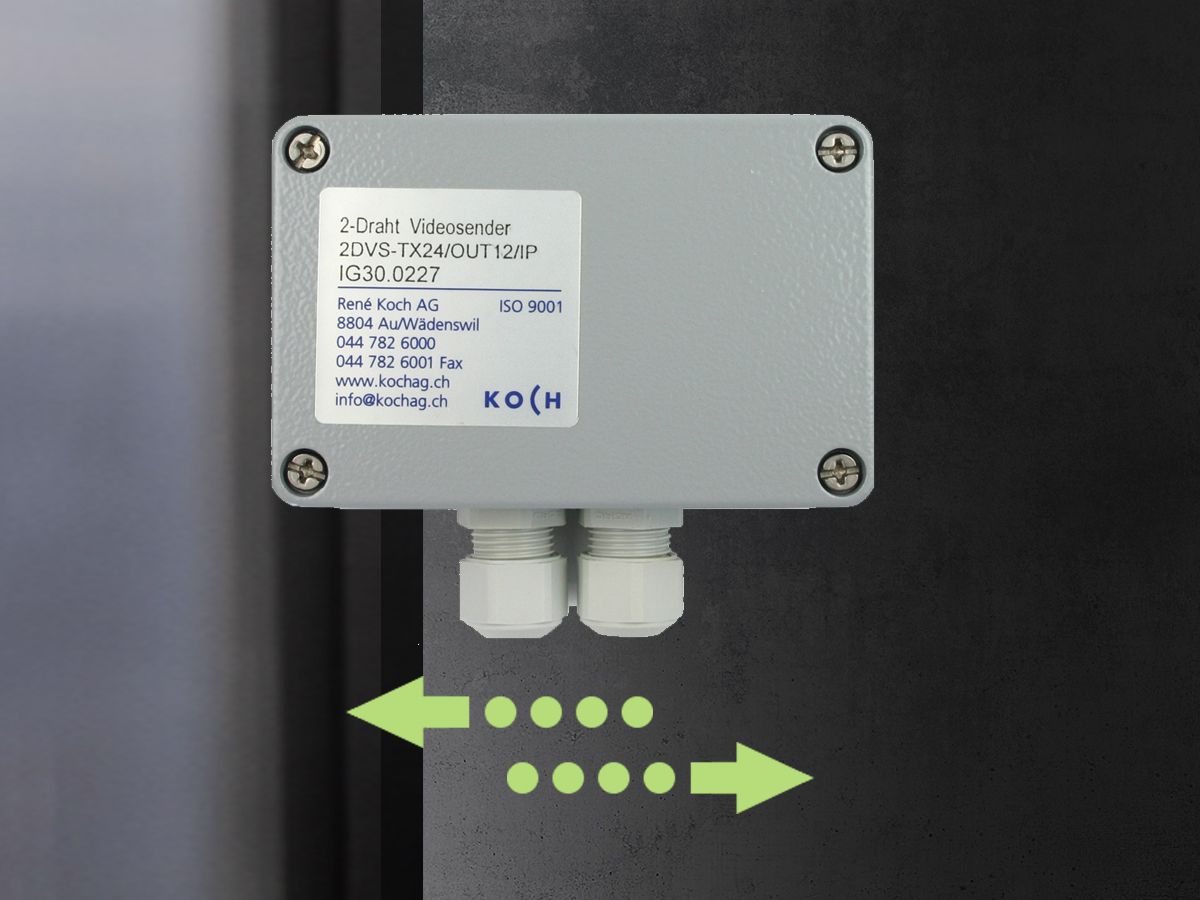

Videosender / -empfänger
Beim TC:Bus wird das Videosignal über 2 Drähte übertragen (paarweise verdrillt). Der Videosender wandelt das Koax-Videosignal (z.B. einer Analogkamera) ins TC:Bus-taugliche 2-Draht-Videosignal um.
Der Videoempfänger wandelt das 2-Draht-Videosignal in ein Koax-Videosignal um.
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_videosender_empfaenger_v1.jpg)

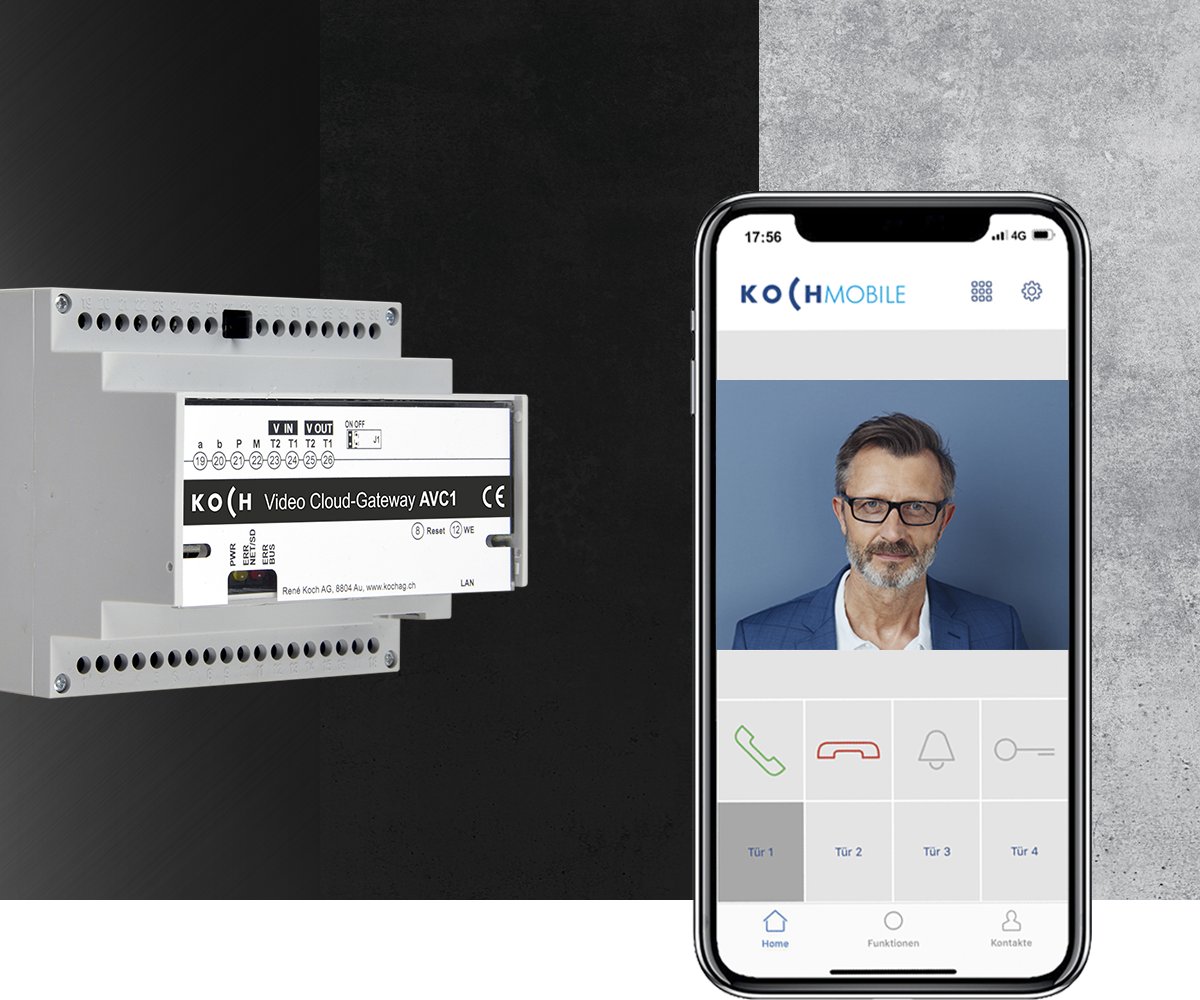

IP Netzwerkschnittstelle
Damit wird der TC:Bus mit IP fähigen Endgeräten verbunden, wie Smartphone, Tablet oder IP Telefon. Die TC:Bus Sprach- und Bildsignale werden umgewandelt in Netzwerkprotokolle (Video- und SIP Signale).
Über diese Schnittstelle werden TC:Bus-Signale in Netzwerkprotokolle umgewandelt, so dass sie von SIP-fähigen Endgeräten (Smartphone, Tablet, IP-Telefon) widergegeben werden können.
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_zentrale_ip_netzwerkschnittstelle_v1.png)

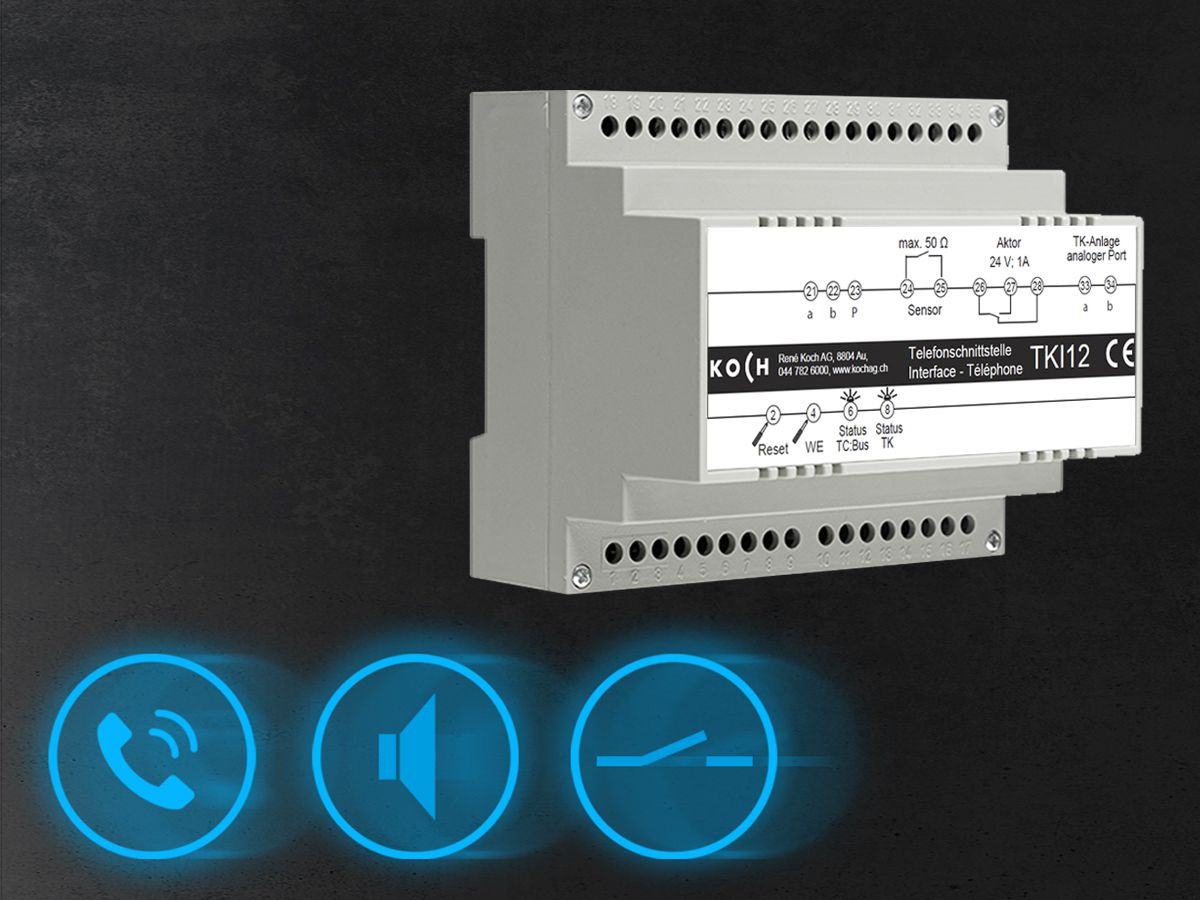

Telefonschnittstelle
Damit lässt sich der TC:Bus mit Telefonzentralen verbinden. Es ist ein analoger Telefonanschluss erforderlich (TVA).
:strip_icc():strip_exif()/cms/cms/Tuersprechen/koch_web_product_tcbus_telefonschnittstelle_v1.jpg)

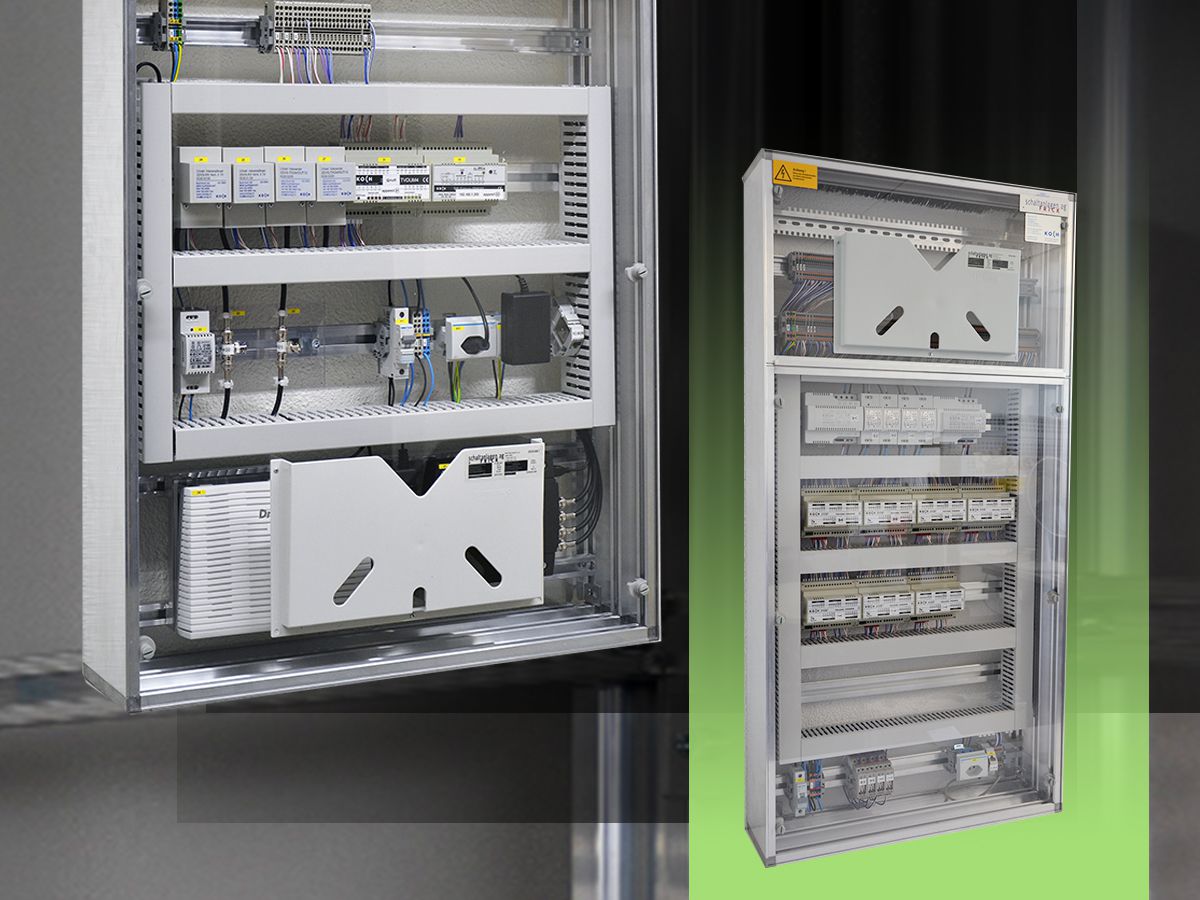

Wollen Sie bei komplexen Grossanlagen oder Renovationen Zeit sparen? Bestellen Sie die KOCH-Zentralengeräte gleich im stabilen Schaltschrank, sauber auf Klemmen verdrahtet, geprüft und dokumentiert. Das vereinfacht Ihnen die Installation und schafft Übersicht.
:strip_icc():strip_exif()/cms/cms/Tuersprechen/TuersprechenTCBus/koch_web_product_tcbus_schaltschrank_dienstleistungen_v1.jpg)
Auf Wunsch programmieren die komplette Anlage ab Werk vor – so dass die Anlage vor Ort nur noch installiert werden muss und danach in Betrieb genommen werden kann.

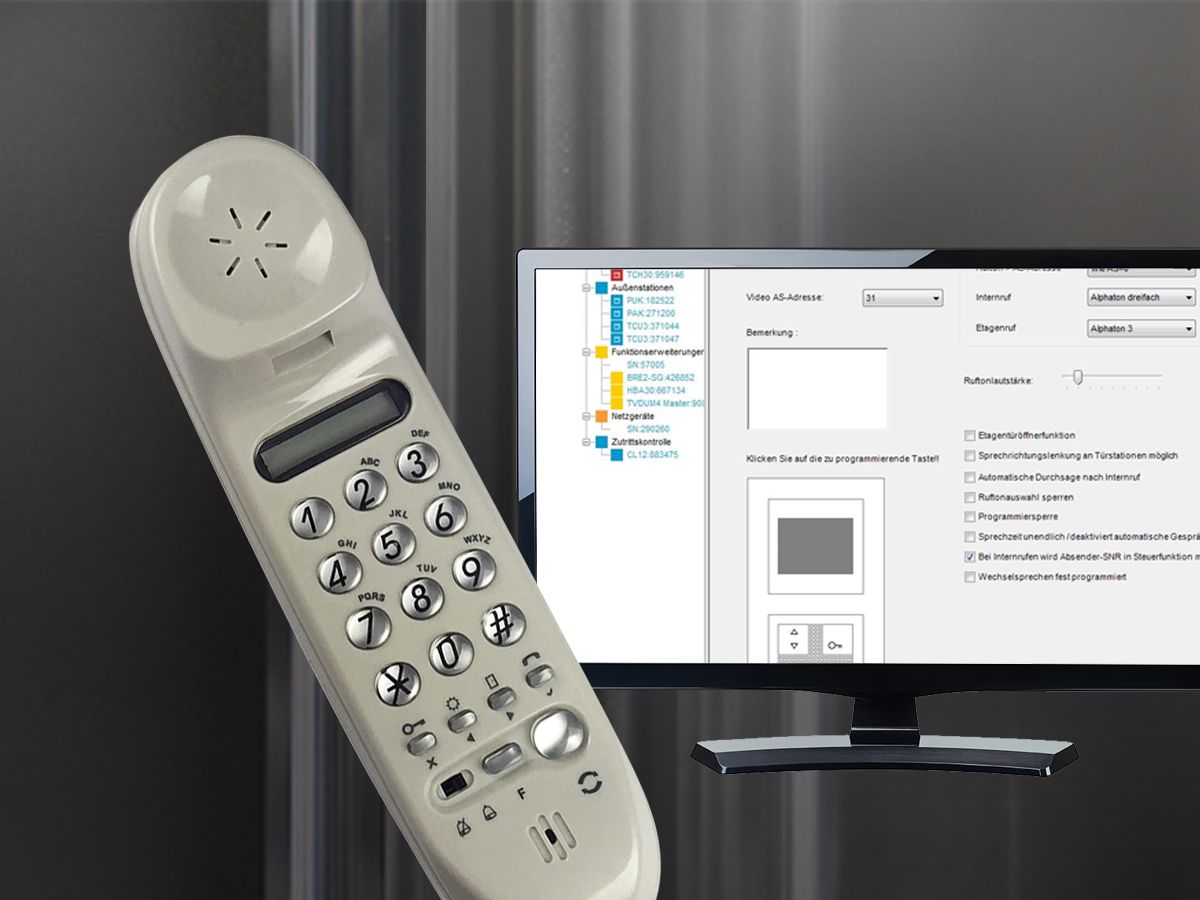

Die wichtigsten und einfacheren Programmierungen, wie zum Beispiel "Innensprechstellen einem Sonneriedrücker zuordnen", können mit dem Programmierterminal TCSK01 gemacht werden. Komplexere Programmierungen erfordern die Programmiersoftware STC-C ("configo").
In unseren TC:Bus Schulungen lernen Sie mit dem Programmierteminal TCSK01 zu progammieren. Die Software STC-C empfehlen wir nur für Installateure mit sehr gutem TC:Bus Knowhow.
